由于需要给同事培训数据库的索引知识,就收集整理了这个系列的博客。发表在这里,也是对索引知识的一个总结回顾吧。通过总结,我发现自己以前很多很模糊的概念都清晰了很多。

不论是 聚集索引,还是非聚集索引,都是用B+树来实现的。我们在了解这两种索引之前,需要先了解B+树。如果你对B树不了解的话,建议参看以下几篇文章:

BTree,B-Tree,B+Tree,B*Tree都是什么
http://blog.csdn.net/manesking/archive/2007/02/09/1505979.aspx

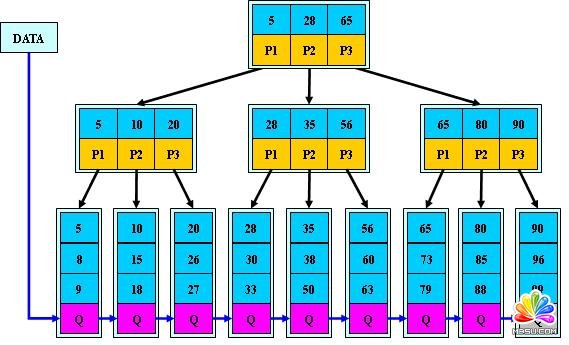

B+ 树的结构图:

B+ 树的特点:

  • 所有关键字都出现在叶子结点的链表中(稠密索引),且链表中的关键字恰好是有序的;
  • 不可能在非叶子结点命中;
  • 非叶子结点相当于是叶子结点的索引(稀疏索引),叶子结点相当于是存储(关键字)数据的数据层;

B+ 树中增加一个数据,或者删除一个数据,需要分多种情况处理,比较复杂,这里就不详述这个内容了。

聚集索引(Clustered Index)

  • 聚集索引的叶节点就是实际的数据页
  • 在数据页中数据按照索引顺序存储
  • 行的物理位置和行在索引中的位置是相同的
  • 每个表只能有一个聚集索引
  • 聚集索引的平均大小大约为表大小的5%左右

下面是两副简单描述聚集索引的示意图:

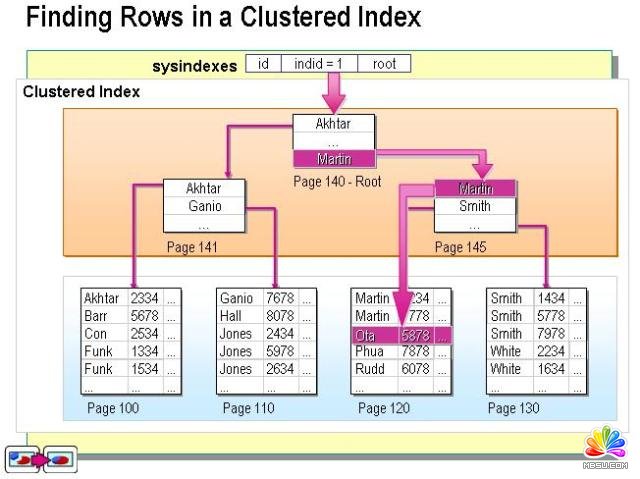

在聚集索引中执行下面语句的的过程:

select * from table where firstName = 'Ota'

在聚集索引中搜索

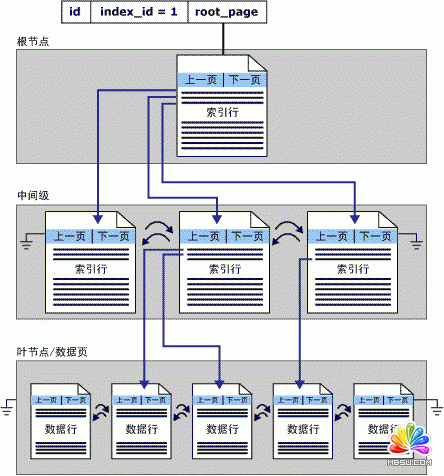

一个比较抽象点的聚集索引图示:

聚集索引单个分区中的结构



非聚集索引 (Unclustered Index)

  • 非聚集索引的页,不是数据,而是指向数据页的页。
  • 若未指定索引类型,则默认为非聚集索引
  • 叶节点页的次序和表的物理存储次序不同
  • 每个表最多可以有249个非聚集索引
  • 在非聚集索引创建之前创建聚集索引(否则会引发索引重建)

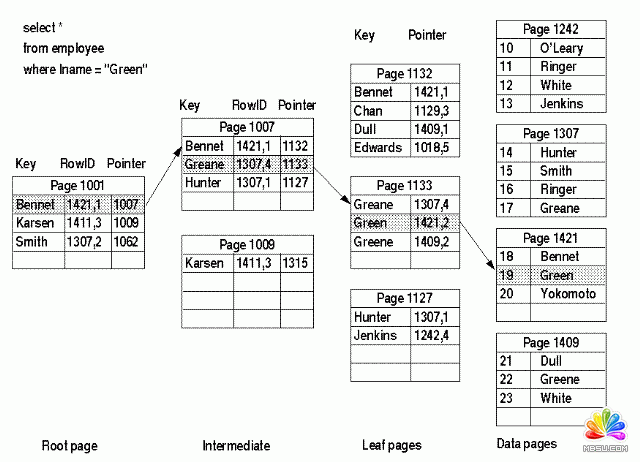

在非聚集索引中执行下面语句的的过程:

select * from employee where lname = 'Green'

Selecting rows using a nonclustered index

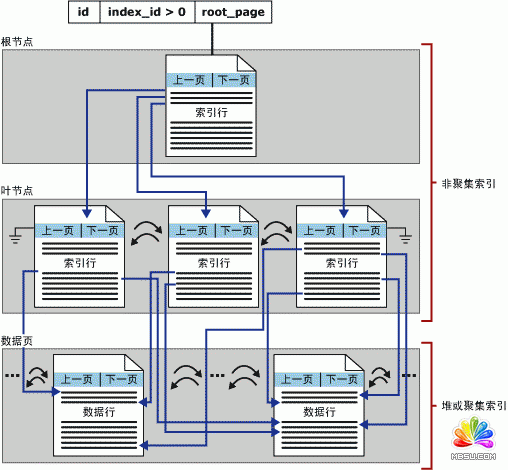

一个比较抽象点的非聚集索引图示:

非聚集索引的级别

什么是 Bookmark Lookup

虽然SQL 2005 中已经不在提 Bookmark Lookup 了(换汤不换药),但是我们的很多搜索都是用的这样的搜索过程,如下:
先在非聚集中找,然后再在聚集索引中找。

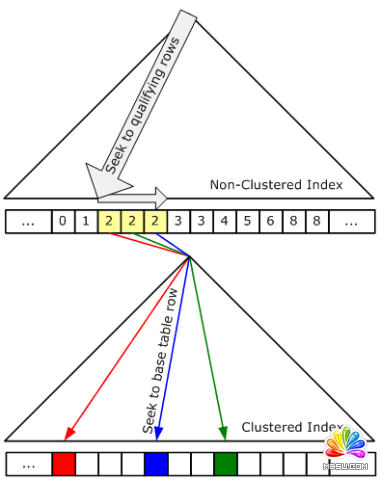

Bookmark Lookup

在 http://www.sqlskills.com/ 提供的一个例子中,就给我们演示了 Bookmark Lookup 比 Table Scan 慢的情况,例子的脚本如下:

USE CREDIT
go

-- These samples use the Credit database. You can download and restore the
-- credit database from here:
-- http://www.sqlskills.com/resources/conferences/CreditBackup80.zip

-- NOTE: This is a SQL Server 2000 backup and MANY examples will work on
-- SQL Server 2000 in addition to SQL Server 2005.
-------------------------------------------------------------------------------
-- (1) Create two tables which are copies of charge:
-------------------------------------------------------------------------------

-- Create the HEAP
SELECT * INTO ChargeHeap FROM Charge
go

-- Create the CL Table
SELECT * INTO ChargeCL FROM Charge
go

CREATE CLUSTERED INDEX ChargeCL_CLInd ON ChargeCL (member_no, charge_no)
go

-------------------------------------------------------------------------------
-- (2) Add the same non-clustered indexes to BOTH of these tables:
-------------------------------------------------------------------------------

-- Create the NC index on the HEAP
CREATE INDEX ChargeHeap_NCInd ON ChargeHeap (Charge_no)
go

-- Create the NC index on the CL Table
CREATE INDEX ChargeCL_NCInd ON ChargeCL (Charge_no)
go

-------------------------------------------------------------------------------
-- (3) Begin to query these tables and see what kind of access and I/O returns
-------------------------------------------------------------------------------

-- Get ready for a bit of analysis:
SET STATISTICS IO ON
-- Turn Graphical Showplan ON (Ctrl+K)

-- First, a point query (also, see how a bookmark lookup looks in 2005)
SELECT * FROM ChargeHeap WHERE Charge_no = 12345
go

SELECT * FROM ChargeCL WHERE Charge_no = 12345
go

-- What if our query is less selective?
-- 1000 is .0625% of our data... (1,600,000 million rows)
SELECT * FROM ChargeHeap WHERE Charge_no < 1000
go

SELECT * FROM ChargeCL WHERE Charge_no < 1000
go

-- What if our query is less selective?
-- 16000 is 1% of our data... (1,600,000 million rows)
SELECT * FROM ChargeHeap WHERE Charge_no < 16000
go

SELECT * FROM ChargeCL WHERE Charge_no < 16000
go

-------------------------------------------------------------------------------
-- (4) What's the EXACT percentage where the bookmark lookup isn't worth it?
-------------------------------------------------------------------------------

-- What happens here: Table Scan or Bookmark lookup?
SELECT * FROM ChargeHeap WHERE Charge_no < 4000
go

SELECT * FROM ChargeCL WHERE Charge_no < 4000
go

-- What happens here: Table Scan or Bookmark lookup?
SELECT * FROM ChargeHeap WHERE Charge_no < 3000
go

SELECT * FROM ChargeCL WHERE Charge_no < 3000
go

-- And - you can narrow it down by trying the middle ground:
-- What happens here: Table Scan or Bookmark lookup?
SELECT * FROM ChargeHeap WHERE Charge_no < 3500
go

SELECT * FROM ChargeCL WHERE Charge_no < 3500
go

-- And again:
SELECT * FROM ChargeHeap WHERE Charge_no < 3250
go

SELECT * FROM ChargeCL WHERE Charge_no < 3250
go

-- And again:
SELECT * FROM ChargeHeap WHERE Charge_no < 3375
go

SELECT * FROM ChargeCL WHERE Charge_no < 3375
go

-- Don't worry, I won't make you go through it all :)



-- For the Heap Table (in THIS case), the cutoff is: 0.21%
SELECT * FROM ChargeHeap  WHERE Charge_no < 3383
go
SELECT * FROM ChargeHeap WHERE Charge_no < 3384
go


-- For the Clustered Table (in THIS case), the cut-off is: 0.21%
SELECT * FROM ChargeCL WHERE Charge_no < 3438

SELECT * FROM ChargeCL WHERE Charge_no < 3439
go

这个例子也就是 吴家震 在Teched 2007 上的那个演示例子。

小结:

这篇博客只是简单的用几个图表来介绍索引的实现方法:B+数, 聚集索引,非聚集索引,Bookmark Lookup 的信息而已。

参考资料:

表组织和索引组织
http://technet.microsoft.com/zh-cn/library/ms189051.aspx
http://technet.microsoft.com/en-us/library/ms189051.aspx

How Indexes Work
http://manuals.sybase.com/onlinebooks/group-asarc/asg1200e/aseperf/@Generic__BookTextView/3358

Bookmark Lookup
http://blogs.msdn.com/craigfr/archive/2006/06/30/652639.aspx

Logical and Physical Operators Reference
http://msdn2.microsoft.com/en-us/library/ms191158.aspx
