继续讲canvas中画曲线的方法，今天讲quadraticCurveTo。
说实话这个方法有点吓人，单从函数名称上都可以初体验。话说，我觉得有必要把这个函数名缩短。
quadratic的意思是二次，即数学中二次元方程那个二次。而ctx.quadraticCurveTo的参数如下：

复制代码代码如下:www.mb5u.com

ctx.quadraticCurveTo(x1,y1,x,y);

其中x,y是终点的坐标，而x1,y1是曲线控制点的坐标？什么？你问我起点在哪里？起点在此之前用moveTo确定。
我之所以把控制点的坐标带上序号1，是因为后面讲的某个画曲线的函数有两个控制点，也就有x2,y2了，所以这里先打个预防针。
我们由moveTo确定的起点和quadraticCurveTo自身确定的终点，可以连接成一条直线，由于quadraticCurveTo只有一个控制点，这个控制点不是在直线左边，就是在直线右边，所以，quadraticCurveTo永远只能画弧线，还是画不出S形。

为了便于理解，我还是沿用上一篇文章的画辅助线的方法。初步代码如下：

复制代码代码如下:www.mb5u.com


var x1=350,
y1 = 250,
x = 400,
y = 500;
ctx.beginPath();
ctx.strokeStyle="#000";
ctx.moveTo(300,300); //起点
ctx.quadraticCurveTo(x1,y1,x,y); //正牌曲线
ctx.stroke();
ctx.beginPath();
ctx.strokeStyle = "rgba(255,0,0,0.5)";
ctx.moveTo(300,300);
ctx.lineTo(x1,y1);//本行与下一行是画控制点的线
ctx.lineTo(x,y);
ctx.moveTo(300,300);//开始连接曲线的起点和终点
ctx.lineTo(x,y);
ctx.stroke();

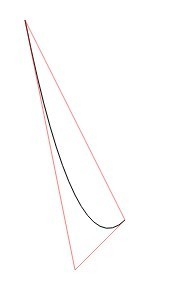

这里我画了两条辅助线，一条是起点与终点的连接线，一条是起点到控制点再到终点的辅助线（其实是两条），这两条线的交汇点就是quadraticCurveTo的控制点坐标。

quadraticCurveTo也只能画弧形的曲线，不过这个弧形可以很不规则，相比arc和arcTo，也算是一个进步了。
另外，quadraticCurveTo也不会像arcTo一样，出现反转的情况。

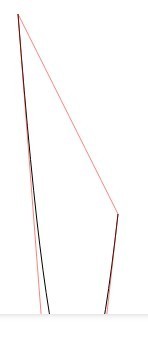

当然，如果你把控制点拉得非常远，可能图形也会变得让你不认识。我们来试一下：
“y1 = 950;
”我只是把y1改大了一些，然后曲线就超出canvas的范围了。

不过，quadraticCurveTo画出的曲线的范围，永远无法达到或超过控制点的坐标，我们只有把控制点“控制”好，就不用担心了。
我写了一个简单的可以动的示例页，展示了quadraticCurveTo画曲线的过程，希望能帮你加深理解：

<!DOCTYPE HTML>
<html lang="en-US">
<head>
 <meta charset="UTF-8">
 <title>Canvas学习--quadraticCurveTo画曲线</title>
 <style type="text/<a href="http://www.mb5u.com/divcssjiaocheng/cssjiaocheng/">css</a>">
 canvas {box-shadow: 0 0 10px rgba(0,0,0,0.2) }
 </style>
</head>
<body>
 <canvas id="cvs" width="800" height="600">不支持canvas</canvas>
</body>
<script type="text/javascript">
var cvs = document.getElementById('cvs'); //画布
var ctx = cvs.getContext('2d'); // 画笔
// ctx.closePath();
var x1=350,
 y1 = 250,
 x2 = 440,
 y2 = 550,
 x = 400,
 y = 500;
var fan = 1,fan1 = 1;
function draw () {
 ctx.clearRect(100,100,600,600);
 ctx.beginPath();
 ctx.strokeStyle="#000";
 ctx.moveTo(300,300);
 ctx.quadraticCurveTo(x1,y1,x,y);
 ctx.stroke();
 /*ctx.beginPath();
 ctx.strokeStyle = "rgba(0,255,0,1)"
 ctx.moveTo(300,300);
 ctx.bezierCurveTo(x1,y1,x2,y2,x,y);
 ctx.stroke();*/
 ctx.beginPath();
 ctx.strokeStyle = "rgba(255,0,0,0.5)";
 ctx.moveTo(300,300);
 ctx.lineTo(x1,y1);
 // ctx.lineTo(x2,y2);
 ctx.lineTo(x,y);
 ctx.moveTo(300,300);
 ctx.lineTo(x,y);
 /*ctx.moveTo(x2,y2);
 ctx.lineTo(x,y);*/
 ctx.stroke();
 if(x1 > 600) {
  fan = -1;
 } else if (x1 < 200) {
  fan = 1;
 }
 if(y1 > 700) {
  fan1 = -1;
 } else if (y1 < 200) {
  fan1 = 1;
 }
 x1 += fan;
 y1 += fan1;
 setTimeout(draw,22);
}
draw();
// ctx.strokeRect(100,100,50,50);
</script>
</html>

提示：您可以先修改部分代码再运行

代码写的丑请多包涵。
